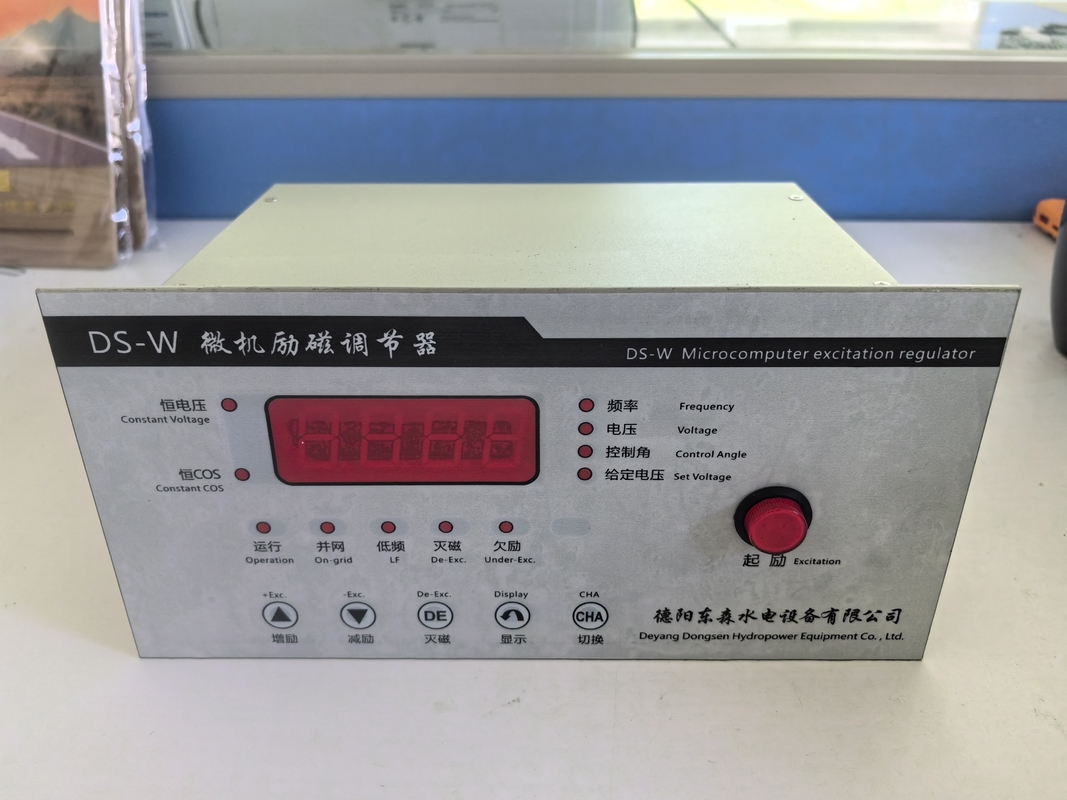

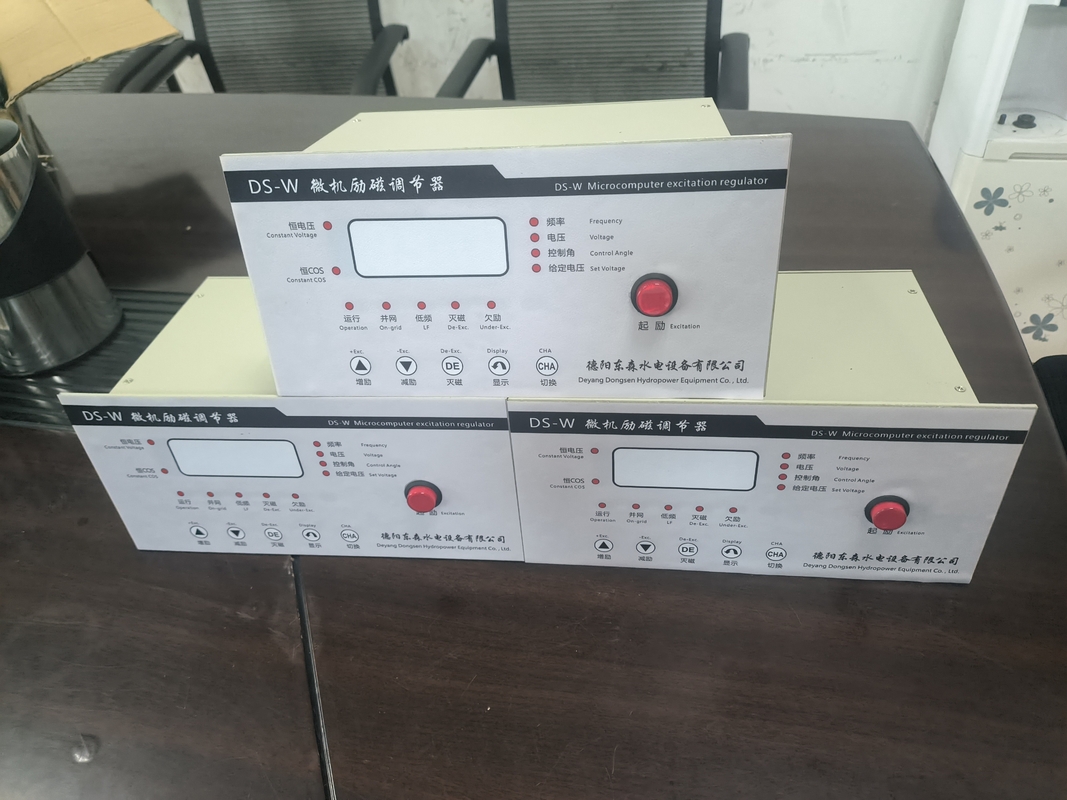

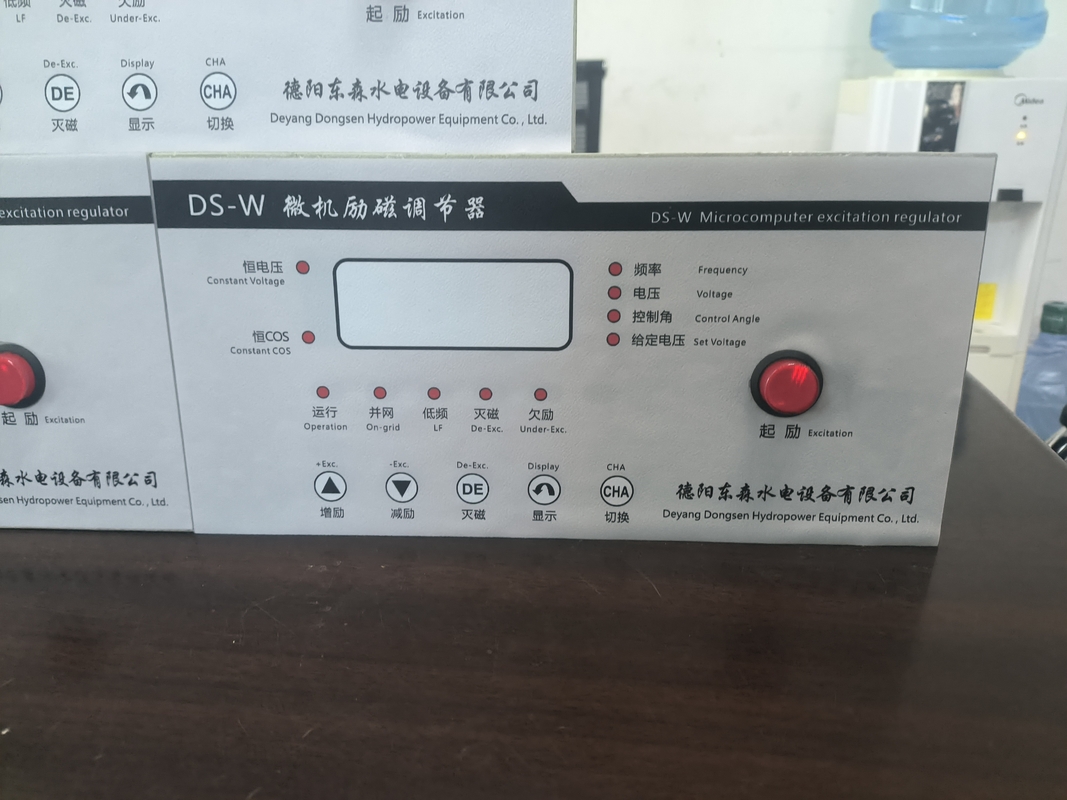

3 kg di turbine di ricambio regolatore di eccitazione con materiali in acciaio inossidabile / alluminio

Descrizione del prodotto:

5.6. Descrizione della modalità di funzionamento

1. La modalità predefinita per l'accensione del regolatore è "tensione costante".

2. Quando il"impostazione dell'interruttore della modalità di regolazione"il parametro è impostato su HCOS o HCO2 (entrambi sono modalità fattore di potenza costante: la velocità di regolazione HCOS è veloce, ma la stabilità è relativamente scarsa; la velocità di regolazione HCO2 è relativamente lenta, ma la stabilità è buona. L'impostazione predefinita di fabbrica è HCO2, la nuova versione del programma annulla la modalità HCO2, mantiene solo la modalità HCOS, ma migliora la stabilità), quando la corrente del generatore è maggiore del valore impostato(vedere parametro "corrente di commutazione a fattore di potenza costante"), premere il tasto "Switch" per passare alla modalità di regolazione "fattore di potenza costante". Il fattore di potenza iniziale è dato come valore del fattore di potenza corrente, e poi il valore dato del fattore di potenza corrente può essere modificato in base al tasto "aumenta" o "riduci".

3. Nella modalità di regolazione del "fattore di potenza costante", in base al tasto "aumenta" o "riduci" per modificare il valore del fattore di potenza dato 5 minuti dopo, scriverà automaticamente il"dato il fattore di potenza preimpostato"parametri e salva, non appena vengono soddisfatte le condizioni di connessione alla rete e di corrente, passerà automaticamente alla modalità di regolazione "fattore di potenza costante" e funzionerà in base al valore del fattore di potenza salvato l'ultima volta.

4. Nella modalità di regolazione "fattore di potenza costante", premere il tasto "Interruttore" per passare alla modalità di regolazione "tensione costante". Dopo essere passati alla modalità di regolazione "tensione costante" per 5 minuti, il funzionamento del fattore di potenza costante con interruzione automatica collegato alla rete verrà DISATTIVATO (il valore del parametro di"dato il fattore di potenza preimpostato"diventerà OFF).

Nota:Nel funzionamento in modalità di regolazione "fattore di potenza costante", quando la corrente del generatore è inferiore al valore impostato(vedere il parametro "corrente di commutazione a fattore di potenza costante"),tornerà automaticamente alla modalità di regolazione "tensione costante" per garantire il buon funzionamento del generatore. Se il seguente valore di corrente soddisfa le condizioni, entrerà automaticamente nella modalità di regolazione "fattore di potenza costante".

Se l'interruttore automatico della modalità di regolazione del "fattore di potenza costante" è stato aperto dopo la connessione alla rete, la spia "tensione costante" lampeggerà a intervalli di 0,5 secondi prima di entrare nella modalità di regolazione del "fattore di potenza costante" dopo la connessione alla rete e manterrà il fattore di potenza a circa 0,9 senza intervento manuale.

5. Quando il"Impostazione dell'interruttore della modalità di regolazione"parametro è impostato su HALF (angolo di controllo costante), premere il tasto "Switch" quando non si è connessi alla rete per passare dalla modalità di regolazione "tensione costante"/"angolo di controllo costante". Dopo la connessione alla rete, passerà automaticamente alla modalità di regolazione "angolo di controllo costante" e la bloccherà. La commutazione manuale non è consentita.

Questa modalità di funzionamento è generalmente utilizzata per il debug sul campo, l'essiccazione degli avvolgimenti di campo e il test di cortocircuito dell'unità.

5.7, sovraccarico del generatore

Quando la corrente è maggiore o uguale avalore di impostazione della protezione da sovraccarico (vedere il parametro "Impostazione della protezione da sovraccarico")"), se la corrente è la modalità di regolazione "tensione costante", il regolatore passa automaticamente alla modalità di regolazione "fattore di potenza costante" e il fattore di potenza viene mantenuto a 0,99. Se la modalità di regolazione "fattore di potenza costante" corrente è inferiore a 0,99, aumenterà automaticamente il fattore di potenza dato (riduzione dell'eccitazione). Quando si esce dal sovraccarico, l'impostazione originale del fattore di potenza viene ripristinata automaticamente (durante questo processo, la spia "COS costante" lampeggia a intervalli di 0,5 S).Questa funzione non è valida quando "Regola le impostazioni di commutazione della modalità" il parametro è impostato su "HALF".

6. Impostazione dei parametri

Premere e tenere premuto il pulsante "Display" continuamente per 3 secondi, quindi il tubo digitale lampeggia ed entra nell'interfaccia di impostazione dei parametri(in generale, può soddisfare i requisiti operativi senza modificare alcun parametro)

Premere il tasto "Aumenta" o "Riduci" per modificare il valore del parametro, premere il tasto "Visualizza" per salvare il parametro corrente e immettere l'impostazione del parametro successivo, quando si raggiunge l'ultimo parametro, premere il tasto "Visualizza" per uscire dall'impostazione del parametro. Durante il processo di impostazione del parametro, se non viene eseguita alcuna operazione entro 8 secondi, il valore di modifica del parametro corrente non verrà salvato e l'impostazione verrà automaticamente interrotta.

1.Indirizzo locale: visualizza "AXX", può essere impostato tra 0 e 99 (XX indica il valore corrente, uguale di seguito).

2.Velocità in baud: Visualizza "b48" o "b96", indicando che la velocità in baud è 4800 o 9600.

3.Fattore di aggiustamento:Visualizza "TXX", che può essere impostato tra 0 e 20. Il valore predefinito è 20. Regolazione della differenza zero quando impostato su 0. Nessun requisito speciale in genere non è necessario regolare,

4.Pparametro:Display "PXX", impostabile tra 1 e 60, valore predefinito di fabbrica 40.

5.Iparametro:Display "IXX", impostabile tra 1 e 2, valore predefinito di fabbrica 1.

6.Dparametro:Display "DXX", impostabile tra 1 e 60, valore predefinito di fabbrica 24.

Nota: il coefficiente di regolazione e i parametri PID vengono utilizzati per regolare la velocità di risposta e le prestazioni di risposta del generatore in tempo reale. L'impostazione in fabbrica è stata in grado di soddisfare le esigenze della maggior parte delle caratteristiche dell'unità, si prega di non modificarle a piacimento.

7. Calibrazione della tensione della rete elettrica:In questo momento viene visualizzato "E.XX", che indica il valore attuale della tensione di rete misurata.

8.Corrente del generatorecalibrazione:In questo momento viene visualizzato "I.XX", che indica il valore attuale della corrente di fase C misurata.

Metodo di calibrazione:La tensione corrente mostra il valore percentuale della misurazione della corrente (vale a dire, il valore effettivo/nominale x 100). Se il valore percentuale visualizzato è diverso dal valore percentuale effettivo, è possibile utilizzare il tasto "Aumenta" o "Riduci" per modificarlo. Ad esempio, la corrente è 80 A e la corrente nominale è 200 A, quindi il display dovrebbe visualizzare I040 (algoritmo: 80/200×100=40) e la calibrazione della tensione di rete è la stessa. Se l'errore non è grande, non è necessario calibrarlo e non influisce sul funzionamento (il"Il parametro "rapporto trasformatore di corrente" deve essere impostato prima del generatorecalibrazione corrente).

9. Parametro riservato:il parametro riservato al sistema visualizzato "L.XX" non può essere modificato.

10.Regola le impostazioni di commutazione della modalità:In questo momento, viene visualizzato "HXXX", che può essere commutato tra HCOS, HCO2 e HALF. Il valore predefinito di fabbrica è "HCO2" (la nuova versione del programma ha annullato HCO2 e il valore predefinito è HCOS).

11. Preimpostato per il fattore di potenza dato:In questo momento, viene visualizzato "YXXX", che può essere impostato tra 0,20 e 0,99. Quando il valore è uguale a 0,99, premere il tasto "enhancement" per visualizzare "OFF" per disattivare questo parametro.

12. Impostazione della tensione di eccitazione:in questo momento, viene visualizzato "UXXX", che può essere impostato tra 50-100, e il valore di tensione iniziale dopo l'eccitazione è impostato (il valore impostato è inferiore a 80, il tracciamento della tensione di rete non è valido). Il valore predefinito di fabbrica è 90.

13. Compensazione della misura di fase:In questo momento viene visualizzato "rXX", che può essere impostato tra -50 e +50 per correggere il valore di misurazione del fattore di potenza (valore di misurazione corrente - valore di compensazione). Il valore predefinito di fabbrica è 0.

14. Compensazione dell'angolo di sincronizzazione:In questo momento, viene visualizzato "n0XX", che può essere impostato tra 0 e 60 gradi per modificare il ritardo dell'angolo di sincronizzazione e il valore predefinito di fabbrica è 0(questo parametro viene utilizzato per i test del produttore).

Corrente di commutazione a fattore di potenza costante:in questo momento, viene visualizzato "OXX", che può essere impostato tra 6 e 50, indicando quanta corrente può essere commutata manualmente o automaticamente nella modalità di regolazione "fattore di potenza costante". Il valore predefinito di fabbrica è 10.

16. Modalità di rete isolata:In questo momento, viene visualizzato "GXX" e il valore predefinito di fabbrica è 0, a indicare che è spento. Quando il generatore funziona da solo o più generatori sono in rete da soli. Selezionare "1" quando la funzione di commutazione automatica del fattore di potenza costante è disabilitata, ma può essere commutata manualmente. Quando si seleziona "2", sono vietate sia la commutazione automatica del fattore di potenza costante sia la commutazione manuale e non viene valutata la sottoeccitazione. In circostanze normali, è possibile selezionare la modalità di rete singola 2.

17. Rapporto del trasformatore di corrente: In questo momento, viene visualizzato "b. XX" e il valore predefinito di fabbrica è 80. Il suo valore è (corrente nominale del generatore/corrente nominale del lato primario del trasformatore di corrente) ×100. Se la corrente nominale del generatore è 400 A, selezionare un trasformatore di corrente 500 A/5 A e questo parametro è impostato su 400/500 x 100 = 80.

18. Impostazione della protezione da sovraccarico:In questo momento viene visualizzato "JXXX" e il valore predefinito di fabbrica è 120. Può essere impostato tra 60 e 130 (corrispondenti al 60% - 130% della corrente nominale).

19. Impostazione di spegnimento magnetico ad alta frequenza:In questo momento, viene visualizzato "FXXX", che può essere impostato tra 52HZ-100HZ. Quando la frequenza del generatore è maggiore del valore impostato, il magnetico si spegne automaticamente. L'impostazione predefinita di fabbrica è 100HZ (l'intervallo di misurazione della frequenza del regolatore è 16HZ-99HZ, impostato su 100, in realtà non funziona).

Caratteristiche:

• Nome del prodotto: Parti di ricambio per turbine
• Peso: 3kg
• Imballaggio: Pallet, Cartone, Cassa di Legno
• Installazione: facile
• Compatibilità: Universale
• Tipo: Regolatore di eccitazione

Questo prodotto Turbine Spare Parts è dotato di un regolatore di eccitazione Hydrogenerator facile da installare, compatibile con una varietà di sistemi. Con un peso di soli 3 kg, può essere imballato e spedito in un pallet, cartone o cassa di legno per la vostra comodità.

Parametri tecnici:

Applicazioni:

Il regolatore di eccitazione Hydrogenerator - DS-W è progettato per funzionare con turbine che hanno una frequenza di 50HZ o 60HZ. Ciò lo rende versatile e adatto all'uso in un'ampia gamma di scenari di generazione di energia.

Una delle applicazioni principali di questo prodotto è la manutenzione e la riparazione delle turbine idroelettriche. Il regolatore di eccitazione Hydrogenerator - DS-W è un componente essenziale di queste turbine e viene utilizzato per regolare l'eccitazione del generatore. Ciò aiuta a garantire che la turbina funzioni in modo efficiente ed efficace, massimizzando la produzione di energia e riducendo al minimo i tempi di fermo.

Un'altra applicazione chiave del regolatore di eccitazione Hydrogenerator - DS-W è l'installazione di nuove turbine. Quando si installa una nuova turbina idroelettrica, è essenziale avere pezzi di ricambio e componenti di alta qualità per garantire che la turbina funzioni correttamente. Il regolatore di eccitazione Hydrogenerator - DS-W è un componente essenziale della turbina e contribuirà a garantire che funzioni in modo efficiente ed efficace dal momento in cui viene installato.

Il regolatore di eccitazione Hydrogenerator - DS-W è adatto all'uso in un'ampia gamma di scenari e applicazioni. È particolarmente utile negli scenari di generazione di energia in cui è essenziale un funzionamento affidabile ed efficiente. Questo prodotto è leggero, pesa solo 3 kg, il che lo rende facile da trasportare e installare.

Il regolatore di eccitazione Hydrogenerator - DS-W è progettato per funzionare con una gamma di apparecchiature e macchinari. È compatibile con i servizi di lavorazione, garantendo che possa essere facilmente integrato nei sistemi di generazione di energia esistenti.

In sintesi, il regolatore di eccitazione Hydrogenerator - DS-W è un pezzo di ricambio di alta qualità, affidabile e versatile progettato per l'uso in turbine idroelettriche. Le sue applicazioni includono la manutenzione e la riparazione di turbine esistenti, nonché l'installazione di nuove turbine. Questo prodotto è leggero e compatibile con una gamma di attrezzature e macchinari, il che lo rende facile da trasportare e installare.

Personalizzazione:

Supporto e servizi:

I nostri pezzi di ricambio per turbine sono progettati e realizzati per soddisfare i più elevati standard del settore e garantire prestazioni e longevità ottimali. Offriamo una gamma di supporto tecnico e servizi per aiutare i nostri clienti a ottenere il massimo dai loro pezzi di ricambio per turbine:

• Guida e supporto all'installazione
• Assistenza tecnica remota
• Servizi di riparazione e manutenzione in loco
• Programmi di formazione e istruzione per operatori e personale addetto alla manutenzione
• Kit di pezzi di ricambio personalizzati per soddisfare esigenze specifiche

Il nostro team di tecnici e ingegneri esperti è impegnato a fornire soluzioni tempestive ed efficaci a qualsiasi problema o preoccupazione che i nostri clienti possano avere. Contattateci per maggiori informazioni sul nostro supporto tecnico e sui nostri servizi.
