Place of Origin:
deyangcity,sichuan,China
Marca:
Hydrogenerator excitation regulator
Certificazione:
iso,tuv,ce Certification
Model Number:
DS-W
Contattici
Figura 7-1: Diagramma del cablaggio di prova del regolatore
1. Collegare Ua e N alla rete elettrica 220V (Ub e N cortocircuito) e L + e L- indirette 100W lampadine. Dopo la connessione, l'alimentazione, in questo momento la lampada "funzionamento" lampeggia ad intervalli,la lampada "connessa alla rete" è accesa costantemente, la frequenza di visualizzazione è di circa 50,00HZ, premere il tasto "Display" per passare la tensione di visualizzazione dovrebbe essere tra 50-60.
3. Utilizzare un filo per collegare in modo breve il contatto "COM" e "DL ausiliario", e la luce "connessa alla rete" è spenta.
3. Premere il pulsante "Aumentare" o "Riduce", il tubo digitale mostra il valore "dato di tensione" dell'aumento o della diminuzione.
4. Premere il tasto "Aumentare" per rendere il valore di "tensione data" > il valore di "tensione", la lampada dovrebbe diventare lentamente più luminosa.
5. Premere il tasto "Riduzione" per rendere il valore della "tensione data" < il valore della "tensione", la lampada deve attenuarsi lentamente.
6Quando la luce elettrica è accesa, premete il tasto "magnetico spento", la luce "magnetico spento" è accesa, e la luce dovrebbe essere spenta.così la luce "magneticamente spenta" sarà sempre accesa, in questo momento dovrebbe essere spento e poi acceso per ripristinare la normalità.
7. Escitazione circuito di prova: rimuovere la linea Ub senza connessione. premere e tenere premuto il pulsante "eccitazione", il potere sul momento osserverà la lampadina si accenderà, e poi rapidamente spento,Indicando che il ciclo di eccitazione è normale.
Otto, il regolatore e' collegato alla rete.
8.1 Passi di avvio e di funzionamento
1Accendi la turbina e aumenta la velocità al 90% della velocità nominale.
2Premere il pulsante "Eccitazione" per aumentare la pressione.
3. Premere il pulsante "Aumenta" o "Riduci" per regolare la tensione. Se c'è una tensione della rete, si monitorerà automaticamente la tensione della rete.
4- Equalizzazione di frequenza e connessione alla rete.si inserisce automaticamente nella modalità di regolazione del fattore di potenza costante dopo aver soddisfatto le condizioni, senza regolazione manuale della potenza reattiva.la potenza reattiva può essere aggiunta o diminuita per soddisfare i requisiti di funzionamento dell'unità attraverso il pulsante "Aumenta" o "Riduci".
8.2 Passi di spegnimento
1Spegni la turbina per ridurre a zero la potenza attiva e reattiva.
2- Interruttore di circuito della macchina.
3Premere il "Disattivato magneticamente" pulsante" Magnetic Off "Spegni il generatore e spegni il raffreddatore d'acqua.
4Quando la frequenza è inferiore a 35HZ, il regolatore spegnerà automaticamente il magnete.
9- Instruzioni per ordinare.
1. La configurazione predefinita del regolatore non include ilmodulo di comunicazione della macchina.Se necessario, specificare al momento dell'ordine.
2. La tensione di controllo di uscita predefinita del regolatore è 0-90V. Si prega di confermare se la tensione di eccitazione nominale dell'eccitatore CA supera i 90V prima di ordinare.Deve essere personalizzato..
3Se si tratta di un piccolo generatore ad alta tensione senza spazzole (tensione nominale del generatore 6KV),si possono scegliere i prodotti di eccitazione tiristor della società abbinando trasformatore di eccitazione monofase e modulo tiristorPer ulteriori dettagli, contattare il supporto tecnico della società.
4. Il regolatore può anche essere utilizzato per il gruppo generatore di eccitatore DC, si prega di contattare il supporto tecnico della società.
Tabella allegata: difetti comuni e metodi di trattamento
| Sintomo di errore | Possibili cause | Misure di trattamento | |
| 1 | Premere il"Inizio"pulsante, il regolatore non appare, la tensione del generatore non risponde. | L'avvolgimento di eccitazione è nella direzione opposta alla remanenza (appare nella prima messa in servizio della nuova unità). | Utilizzare un multimetro per misurare la tensione residua dell'estremità della macchina, si può constatare che quando si preme il pulsante "eccitazione", la tensione residua dell'estremità della macchina diventa più piccola.In questo momento, il cablaggio di due terminali dell'avvolgimento di eccitazione è disattivato. |
| Tensione di fase AN del generatore è inferiore a 3V. Di solito si verifica quando la nuova unità viene debuggata per la prima volta o l'unità viene spenta per un lungo periodo. | Utilizzare una batteria da 6 o 12 V per magnetizzare il generatore.La connessione negativa causerà danni al modulo tiristor del regolatorePuoi.rimuovere il regolatore L+.L-connessione e poi magnetizzare. | ||
| Il diodo di rotazione dell'eccitatore è danneggiato. | In questo momento, con l'eccitazione della batteria, la tensione della parte terminale della macchina non aumenterà. | ||
| Il circuito di eccitazione del regolatore è difettoso. | Produttore di contatto per il trattamento | ||
| 2 | Premere il "Eccitazione".pulsante, la tensione aumenta (ma non la pressione), rilascia la tensione e scende automaticamente. | La velocità è troppo bassa. | Rendere la frequenza del generatore superiore a 45HZ o giù di lì |
|
Fallimento del regolatore interno |
Produttore di contatto per il trattamento |
||
| 3 | Stampa"Sportatore"pulsante, tensione del generatore fuori controllo, | Per il primo debug, è possibile che la tensione di eccitazione nominale a zero carico sia inferiore a 10 V. |
di una lunghezza superiore a 50 mm Produttore di contatto per il trattamento
|
| Il circuito di misura del regolatore è difettoso | Produttore di contatto per il trattamento | ||
| 4 | La tensione di accensione di eccitazione è normale e la corrente di eccitazione è fuori controllo dopo la connessione alla rete. | Per il primo debug, la polarità corrente è generalmente invertita. | Controllare se la tensione è collegata alle fasi A, B e N. Se il trasformatore di corrente è in fase C. Se corretto, regolare generalmente la corrente in e fuori dal regolatore inferiore. |
| Il primo debug, connessione ausiliaria DL in normale aperto. | DL ausiliario è modificato a contatto normalmente chiuso | ||
| Fattore di potenza costante è instabile | Trasformazione in funzionamento a tensione costante | ||
| Altri | Produttore di contatto per lo smaltimento |
| Frequenza | 50 Hz 60 Hz |
| Materiale | Ferro fuso, acciaio inossidabile o alluminio |
| Condizione | Nuovo |
| Tipo | Regolatore di eccitazione del generatore di idrogeno |
| Installazione | Facile. |
| Medio applicabile | Acqua |
| Imballaggio | Pallet, cartone, custodia di legno |
| Peso | 3 kg |
| Garanzia | 1 anno |
| Dimensione | Norme |

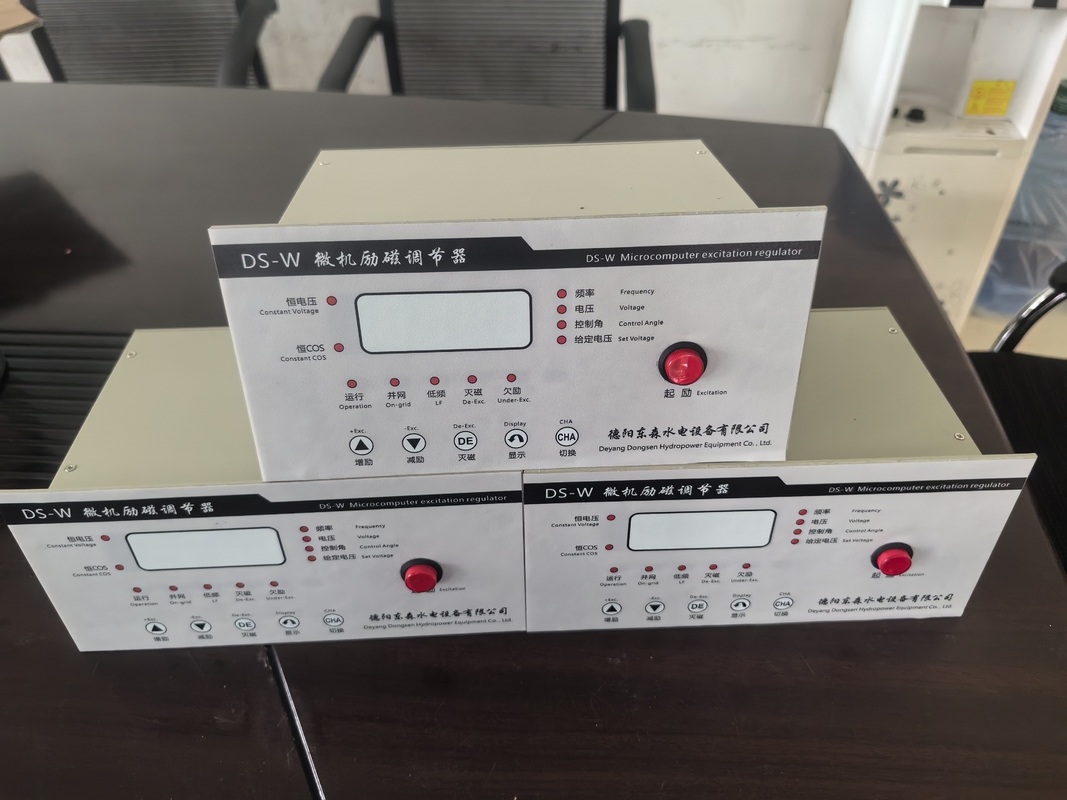

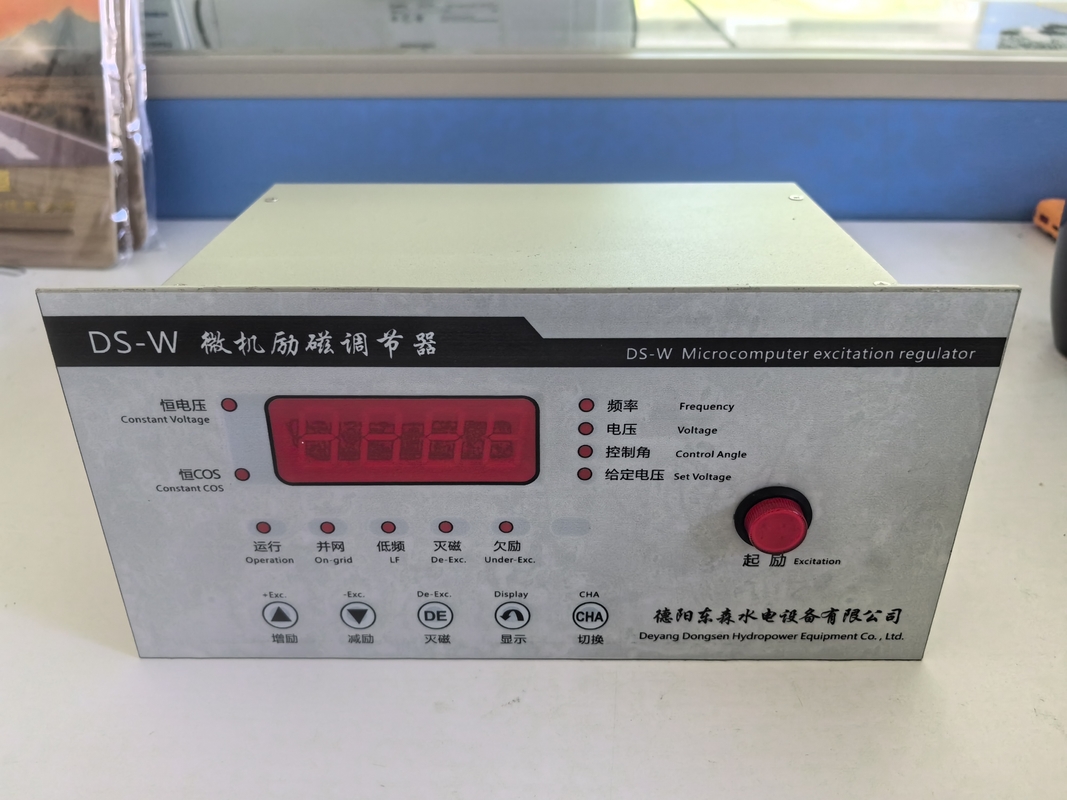

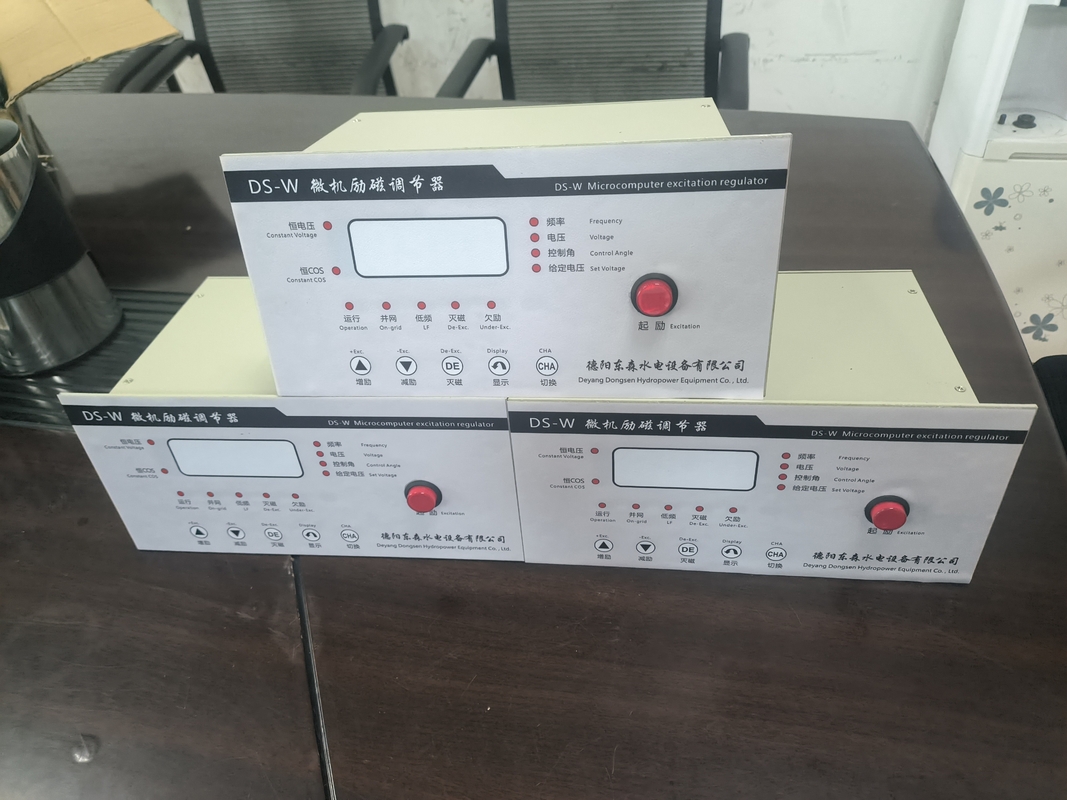

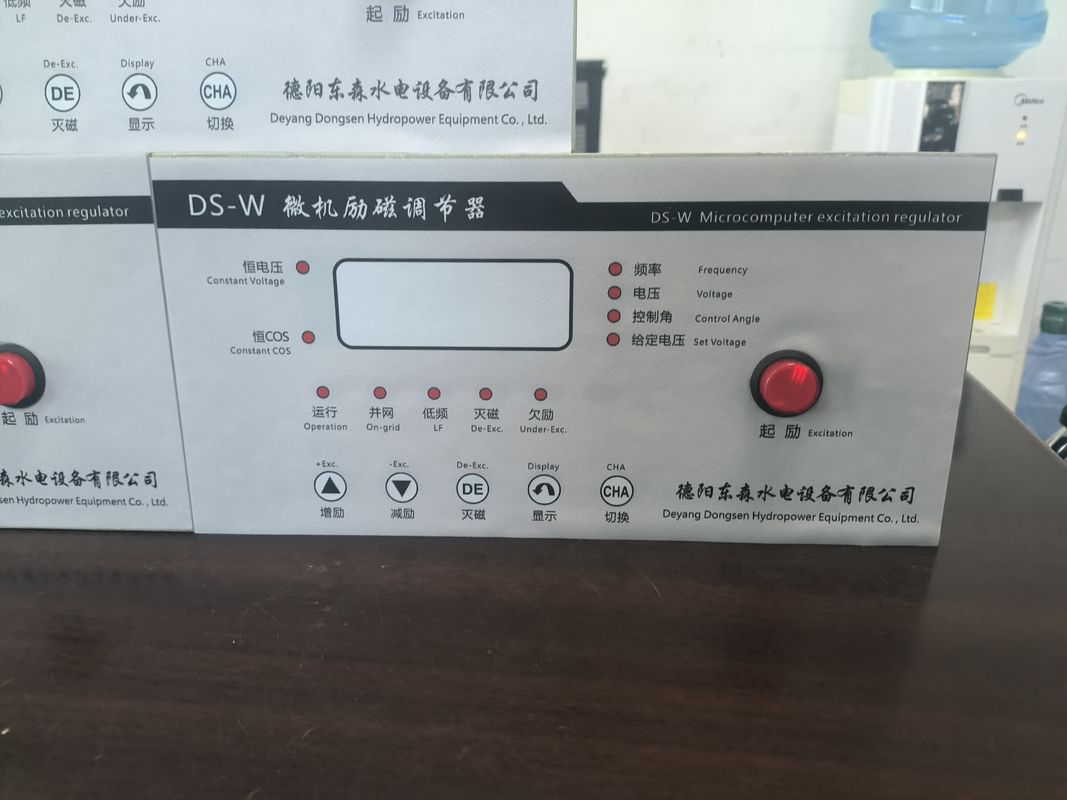

Il regolatore di eccitazione dell'idrogeneratore - DS-W è progettato per regolare il sistema di eccitazione della turbina idroelettrica, garantendo che la tensione di uscita del generatore sia a un livello stabile.Il prodotto è adatto a tutti i tipi di turbine idroelettriche che utilizzano l'acqua come mezzo per generare elettricità.
Il regolatore di eccitazione dell'idrogeneratore - DS-W è ideale per le centrali elettriche che richiedono una tensione di uscita di 400. Il prodotto è versatile e può funzionare a frequenze di 50 Hz o 60 Hz.È adatto per l'uso in sistemi ad alta e bassa tensione.
Il regolatore di eccitazione dell'idrogeneratore - DS-W viene fornito in varie opzioni di imballaggio, tra cui pallet, cartoni e custodie in legno.Questo prodotto è perfetto per le centrali elettriche che richiedono ricambi affidabili per garantire il funzionamento continuo delle loro turbine idroelettriche.
In sintesi, il regolatore di eccitazione dell'idrogeneratore - DS-W è un prodotto di alta qualità progettato per fornire una tensione di uscita stabile alle turbine idroelettriche.È adatto per l'uso in varie occasioni e scenariIl prodotto è prodotto a Deyang City, Sichuan, Cina, e aderisce alle dimensioni standard del settore.È versatile e può funzionare a frequenze di 50 Hz o 60 HzIl regolatore di eccitazione dell'idrogeno generatore - DS-W è un pezzo di ricambio essenziale che viene spedito in varie opzioni di imballaggio, garantendo che arrivi alla centrale in ottime condizioni.
Il nostro prodotto Turbine Spare Parts è dotato di un supporto tecnico e di servizi eccezionali per garantire ai nostri clienti la migliore esperienza possibile.Il nostro team di esperti è a vostra disposizione per aiutarvi con qualsiasi domanda o problema che potreste avere in merito all'installazioneI nostri servizi includono, ma non sono limitati a:
In Turbine Spare Parts, ci impegniamo a fornire prodotti e servizi di qualità che superano le aspettative dei nostri clienti. Contattaci oggi per saperne di più sul nostro supporto tecnico e servizi.
