Parti di ricambio per turbine a frequenza 50 Hz/60 Hz per generatori ad acqua

Descrizione del prodotto:

Descrizione dei blocchi terminali

1.Uax, Ubx:tensione della linea di rete elettrica AB 400V(se non è necessario monitorare la tensione della rete elettrica dopo l'eccitazione, non è possibile collegare).

2.Ua, Ub:tensione di 400 V della linea di alimentazione AB.

3.N:linea neutrale del generatore.

4.IC in, IC fuori:trasformatore di corrente di generazione di fase C (CT5A)

5.L+, L-:eccitazione avvolgente all'eccitatore AC.

6.DL ausiliario: il dispositivo normalmente chiusocontatto ausiliariodellainterruttore(il regolatore giudica lo stato di connessione alla rete attraverso questo contatto.Se non vi è alcun contatto ridondante, può essere direttamente vuoto, ma in questo momento, il"Magnetico spento"la chiave non è valida e influisce sulla sovratensione di rigetto del carico).

7Escitazione, eccitazione, segnale magnetico.(il punto di ingresso è efficace, non può essere collegato).

8.COM:DL ausiliario, eccitazione, eccitazione, eccitazione fuori segnale comune.

9- Eccitazione.l'eccitazione del telecomando è direttamente collegata al circuito di eccitazione, il contatto di ingresso del comando esterno deve essere introdotto separatamente, non condiviso con altri circuiti,la sua capacità di contatto non deve essere inferiore a 10A (non può essere collegata).

●Interfaccia di comunicazione:computer superioreRS485comunicazione(default no questa interfaccia,deve essere facoltativo).

4.3. Precauzioni per il cablaggio:

1.Uax e Ubx devono essere collegati tramite l'interruttore (cfr. diagramma di cablaggio QF2) o un fusibile, superiore o uguale a 1A.

2.Ua e Ub devono essere collegati tramite l'interruttore (vedi diagramma di cablaggio QF1) o dopo il fusibile.e la corrente di eccitazione massima non può superare i 16 A.

3. trasformatore di corrente di fase C, se l'ingresso e l'uscita fine è invertito, causerà perdita magnetica o sovra-eccitazione dopo la connessione alla rete.

4. Quando il generatore non ha remanenza (voltaggio di fase AN è inferiore a3V), quando l'eccitatore CA è magnetizzato dalla batteria, prestare attenzione alla polarità, l'elettrodo positivo della batteria corrisponde a L + e l'elettrodo negativo corrisponde a L-.Se la polarità è invertita, causerà danni al tiristore all'interno del regolatore, quindi è meglio rimuovere la connessione L + L del regolatore durante la magnetizzazione.

Quinto, l'uso delle istruzioni

Nota: la versione del programma corrispondente di questa descrizione è V6.30 e successiva. Nella versione precedente del programma, se il parametro corrispondente non è trovato nell'impostazione del parametro,significa che non c'è alcuna funzioneLa versione del programma può essere visualizzata in "5.5- Visualizza ulteriori dati nella descrizione.

5.1, descrizione della luce LED in modalità di funzionamento

1. La luce "tensione costante" indica che è attualmente in modalità di regolazione della tensione costante.

Se la luce COS costante è accesa, indica che è in modalità di regolazione del fattore di potenza costante.

3. Le luci "tensione costante" e "COS costante" sono accese contemporaneamente, indicando che la modalità di regolazione dell'angolo di controllo corrente è costante.

▲ Intervallo di lampada a "tensione costante" che lampeggia 0,5 S: vedere "5.6. Descrizione del modo di funzionamento".

▲ Intervallo di lampada "COS costante" di 0,5 secondi di lampeggiamento: vedere "5.7Sovraccarico del generatore".

5.2, descrizione dei dati di visualizzazione della luce LED

Premere il tasto "Display" del tubo digitale nel seguente display di quattro interruttori del ciclo di dati:

1Quando la luce "frequenza" è accesa, viene visualizzata la frequenza corrente del generatore e il display del tubo digitale inizia con F.

2Quando la tensione e' accesa,la tensione di corrente misurata viene visualizzata nella modalità "tensione costante" e "angolo di controllo costante" (la tensione con il valore di regolazione sovrapposto dopo la connessione alla rete), e il display inizia con U; nella modalità "fattore di potenza costante" visualizza il fattore di potenza corrente, visualizza con C.

3. Quando la luce "Angolo di controllo" è accesa, viene visualizzato l'angolo di controllo del tiristor corrente e la visualizzazione inizia con A.

4. Quando la "tensione data" è accesa, la corrente data viene visualizzata nella modalità "tensione costante"; nella modalità "fattore di potenza costante" viene visualizzata la corrente data;Visualizzazione dell'angolo di controllo corrente in modalità "Angolo di controllo costante".

▲Quando la tensione e la tensione indicata sono visualizzate in percentuale (in modalità predefinita di fabbrica, 400V corrisponde al 100%), premere e tenere premuto continuamente il tasto "Switch" per 4 secondi,verrà attivato il display del valore effettivo (400V), rilasciare il tasto "Switch", e dopo aver premuto e tenuto premuto ancora per 4 secondi, verrà attivato il tasto percentuale.

5.3Descrizione dello stato di funzionamento della luce LED

1. Luce "in funzione": usata per indicare se il regolatore è in funzione, lampeggiando ad intervalli di 1 secondo.

2. luce "connessa alla rete": luce quando il generatore è collegato alla rete (interruttore è chiuso).

3. Luce a "bassa frequenza": luce quando la frequenza è inferiore a 40 Hz.

4. Indicatore "Magnetic Off": si accende quando è azionato "magnetic off" e si spegne in altri momenti.

5. luce "sotto eccitazione": quando il generatore è collegato alla rete e in stato di fase, è luminoso (il fattore di potenza è nella posizione principale),e il regolatore aumenta automaticamente l'eccitazione sotto lo stato di sotto-eccitazione fino a quando non esce dallo stato di "sotto-eccitazione" (nel modo "angolo di controllo costante"), provocherà sotto-eccitazione, ma non aumenterà automaticamente l'eccitazione).

5.4, funzione del pulsante.

1."Aumentare"tasto: ogni pressione, la tensione indicata più 1 (più 4 quando viene visualizzato il valore effettivo della tensione) o il fattore di potenza indicato meno 0,01 o l'angolo di comando indicato meno 1 grado.

2."Riduci l'eccitazione"chiave: ad ogni pressione, la tensione data si riduce di 1 (il valore effettivo della tensione si riduce di 4) o il fattore di potenza dato si aumenta di 0.01 o l'angolo di comando indicato è aumentato di 1 grado.

▲Nota: premere il tasto "aumentare" o "ridurre" per passare automaticamente il display a "tensione data", non premere il tasto dopo 3 secondi, tornare alla barra di dati di visualizzazione originale.Quando la luce a bassa frequenza è accesa, il valore della "tensione data" non può essere modificato manualmente.

Nell'interfaccia di impostazione dei parametri, premere il tasto "Aumenta" o "Riduci" solo per modificare il valore del parametro.

3."Magnetico spento"chiave: non è valida nello stato di connessione alla rete. Quando non è connesso alla rete, premere il tasto "magnetic off" per disattivare automaticamente il magnetico.

4. Il "visualizzazione" pulsante: premere "display" a sua volta visualizzare "frequenza" - > "tensione" - > "angolo di controllo" - > "una data tensione" - > "frequenza" - >... .

5."Interruttore"chiave: usata per cambiare la modalità di funzionamento.Quando il parametro "Aggustare impostazioni di commutazione modalità" è impostato su HCO2 o HCOS (la nuova versione del programma annulla la modalità HCO2) : prima della connessione alla rete, premere il tasto "Switch" non è valido e soddisfare le condizioni dopo la connessione alla rete (vedere "5.6. Descrizione della modalità di funzionamento) premere il tasto "Switch" per passare tra le modalità di regolazione "tensione costante" e "fattore di potenza costante".premere il tasto "Switch" prima della connessione alla rete per passare tra la modalità di regolazione "tensione costante" e "angolo di controllo costante". Dopo la connessione alla rete, premere il tasto "Switch" non è valido e bloccato nella modalità di regolazione "Angolo di controllo costante".

5.5, Visualizza ulteriori dati

Tenere premuti i tasti "Display" e "Increase" per 3 secondi contemporaneamente, "frequenza", "tensione", "controllo angolo", "tensione data" luci accese contemporaneamente,Significa inserire più dati nello stato di visualizzazione. Premere il tasto "Display" per visualizzare i seguenti dati a turno e premere il tasto "Switch" per uscire da questa interfaccia.(XXX indica i dati effettivamente visualizzati, gli stessi riportati di seguito).

1.VX.XX: numero di versione del programma

2.dXXX: tensione del generatore di corrente

3.ZXXX: la tensione del generatore con il valore di regolazione sovrapposto, identico ai dati nel campo di tensione dell'interfaccia principale.

4.IXXX: corrente corrente del generatore (indicazione percentuale)

5.CX.XX: Fattore di potenza di corrente

6.SXXX: parametro di conservazione del sistema (questi dati non sono disponibili nelle versioni precedenti alla V6.00)

7.LXXX: il sistema conserva il parametro

8.EXXX: tensione corrente della rete elettrica

PXXX: parametro riservato al sistema

P.xx: parametro riservato al sistema

11. Q.xx: parametro riservato al sistema

• Nome del prodotto: Ricambi per turbine
• Materiali:
  • Ferro fuso
  • Acciaio inossidabile
  • Aluminici

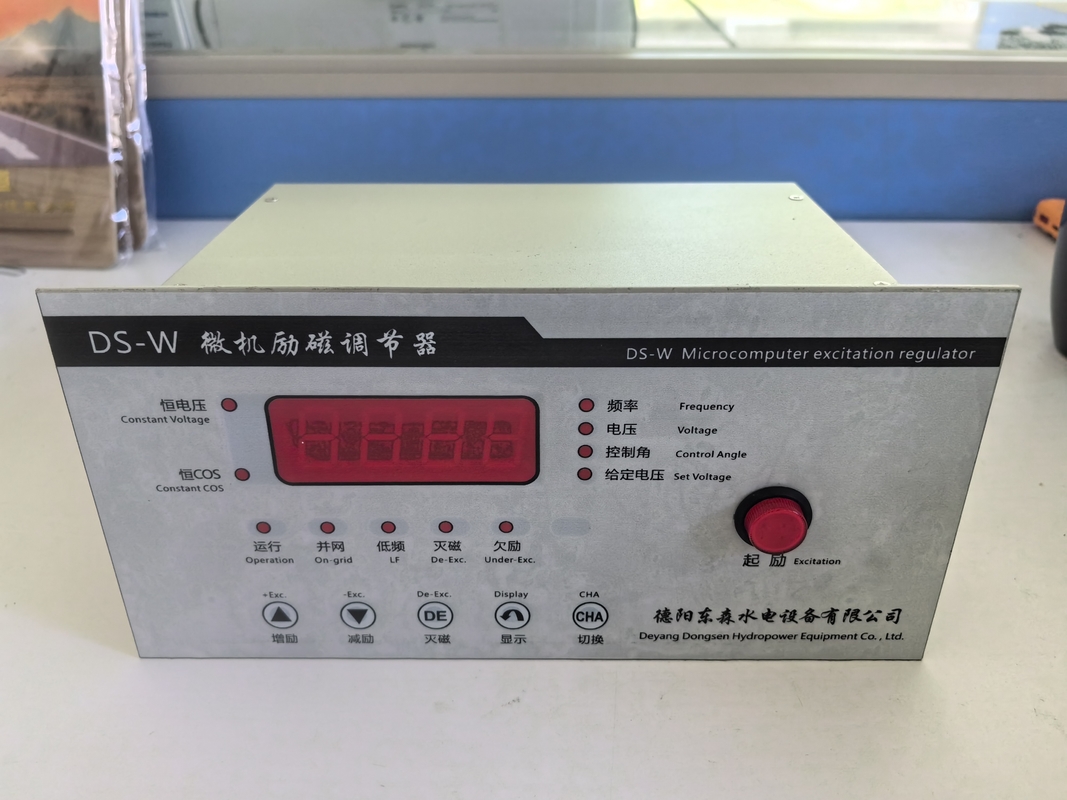

• Tipo: regolatore di eccitazione del generatore di idrogeno
• Applicabile: generatore a turbina ad acqua
• Imballaggio:
  • Palette
  • Cartucce
  • Cassa in legno
• Peso: 3 kg

Parametri tecnici:

Applicazioni:

Il regolatore di eccitazione dell'idrogeneratore è un componente di ricambio fondamentale utilizzato nella manutenzione e riparazione delle centrali idroelettriche.Le dimensioni compatte del prodotto ne facilitano la conservazione e il trasportoIl modello DS-W del regolatore di eccitazione dell'idrogeneratore è un prodotto nuovo e viene fornito con una garanzia di 1 anno,dare ai clienti tranquillità e fiducia nel prodotto.

Il regolatore di eccitazione dell'idrogeneratore è un prodotto essenziale per la manutenzione e la riparazione delle centrali idroelettriche.compresa la regolazione dell'eccitazione del generatore per produrre elettricitàIl prodotto è ideale per l'uso in vari scenari, quali riparazioni di emergenza, manutenzione di routine e aggiornamenti di centrali idroelettriche.Il regolatore di eccitazione dell'idrogeneratore è un prodotto affidabile ed efficiente che garantisce il regolare funzionamento delle centrali idroelettriche.

Il regolatore di eccitazione dell'idrogeneratore è compatibile con varie apparecchiature, il che lo rende un prodotto ideale per i servizi di lavorazione.come le pompeIl modello DS-W del regolatore di eccitazione dell'idrogeneratore è un nuovo prodotto progettato per soddisfare le esigenze dei clienti.È un prodotto affidabile ed efficiente che garantisce il regolare funzionamento delle apparecchiature.

Personalizzazione:

Supporto e servizi:

Il nostro prodotto Turbine Spare Parts è dotato di un supporto tecnico e di servizi eccezionali per garantire ai nostri clienti la migliore esperienza possibile.

• Linea di assistenza tecnica 24 ore su 24, 7 giorni su 7
• Supporto tecnico in loco
• Consulenza di esperti per soluzioni personalizzate
• Servizi di installazione, messa in servizio e avvio
• Formazione completa per il personale operatore e di manutenzione
• Servizi di manutenzione e ispezione periodica
• Servizi di riparazione e ristrutturazione di tutte le parti di ricambio delle turbine

Il nostro team di ingegneri e tecnici esperti si dedica ad aiutare i nostri clienti a ottimizzare le prestazioni delle loro turbine e ridurre al minimo i tempi di inattività.Contattaci per saperne di più sul nostro supporto tecnico e servizi.
